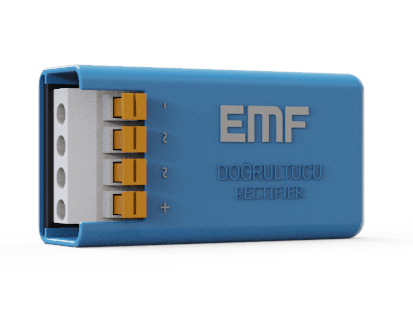

EMF – Doğrultucular

Elektromanyetik tek fazlı frenler çalışma prensibi gereği doğru akıma ihtiyaç duymaktadır. Alternatif gerilimi doğrultarak çıkışa aktaran devreler Doğrultucu Devreler olarak adlandırılmaktadır. Bu devrelerde doğrultma işlevini üstlenen temel elemanlar yarı iletken diyotlardır. Doğrultucu devreleri Yarım Dalga ve Tam Dalga olarak iki sınıfa ayrılmaktadır.

Stokta kalmasa da sipariş verilebilir
Share (0)
Total: 0 Total: 0 Total: 0 Total: 0 Total: 0 Total: 0
Kategoriler:

Açıklama

Elektromanyetik tek fazlı frenler çalışma prensibi gereği doğru akıma ihtiyaç duymaktadır. Alternatif gerilimi doğrultarak çıkışa aktaran devreler Doğrultucu Devreler olarak adlandırılmaktadır. Bu devrelerde doğrultma işlevini üstlenen temel elemanlar yarı iletken diyotlardır. Doğrultucu devreleri Yarım Dalga ve Tam Dalga olarak iki sınıfa ayrılmaktadır.

Ürün Özellikleri

  • Düşük Gerilim Düşümü
  • Düşük Kaçak Akımı
  • Yüksek Akım Kapasitesi
  • Yüksek Akım/Gerilim Sönümleme
  • Yüzey Montaj Elektronik Elemanlar
  • RoHS Uyumlu
  • 1 Milyon Açma/Kapama (Test Edilen)

Çalışma Prensibi

TAM DALGA DOĞRULTUCU

YARIM DALGA DOĞRULTUCU

Maksimum DC Gerilim 1000 V DC
Maksimum RMS Gerilim 700 V ACrms
Maksimum Çıkış Akımı 6A (TA=100 °C)
Maksimum Gerilim Düşümü/Diyot VF = 1.2 V
Devre Çalışma Sıcaklığı -40/+85 °C
Diyot Çalışma Sıcaklığı -55/+150 °C
Termal İletkenlik 20 °C/W
Sönümleme Değeri 1200 A

Teknik Dökümanlar

Ürün Formu
